一、中央處理單元（CPU） 組的功能，它使 PLC 與 PLC 之間、PLC 與
個人電腦以及其他智慧型裝置之間能夠交
用掃描的方式採集由現場輸入裝置
換資訊。一般 PLC 通訊協定規格可分為
送來的狀態或資料（電壓或電流等類比訊
RS-232、RS-422、RS-432、RS-485、IEEE
號），分析後再按指令規定的任務產生相
1394、IEEE-488（GPIB）。目前國際中最
應的控制信號，去指揮有關的控制電路。
常用的通訊協定包含：Modicon 公司所
二、記憶體（Memory） 制定的 MODBUS-ASCII 模式及 MODBUS-
RTU 模式、西門子公司所制定之 PROFIBUS
記憶體主要用於存儲程式及資料，通
以及日本三菱電機所推出 CC-LINK 等通訊
常也可使用 RAM 或 EEPROM 等專用記憶
協定。
體卡片方式擴充。
PLC 系統之外部裝置可區分成以下四
三、輸入／輸出單元
大類：
由 CPU 處理已書寫在 PLC 裡的程式指
一、編程裝置
令，判斷驅動輸出單元，進而控制外部負
載，如指示燈、電磁接觸器、繼電器、氣 有簡易編程器和智慧型圖形編程器，
（油）壓閥等。 用於編程、對系統作一些設定、監控 PLC
及 PLC 控制系統的工作狀況。編程器是
四、通訊網路模組
PLC 開發應用、監測運行、檢查維護不可缺
少的工具，但它不直接參與現場控制執行。
目前 PLC 大多具有可擴充通訊網路模
程式書寫器
PC 編輯軟體
輸入元件 輸出元件
輸 CPU 輸
按鈕開關 入 出 指示燈
模 模
近接開關 電磁閥
組 組
極限開關 警報器
MEMORY
周邊裝置 電源供應器

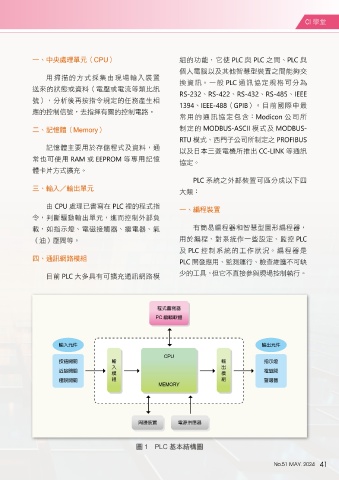

圖 1 PLC 基本結構圖
